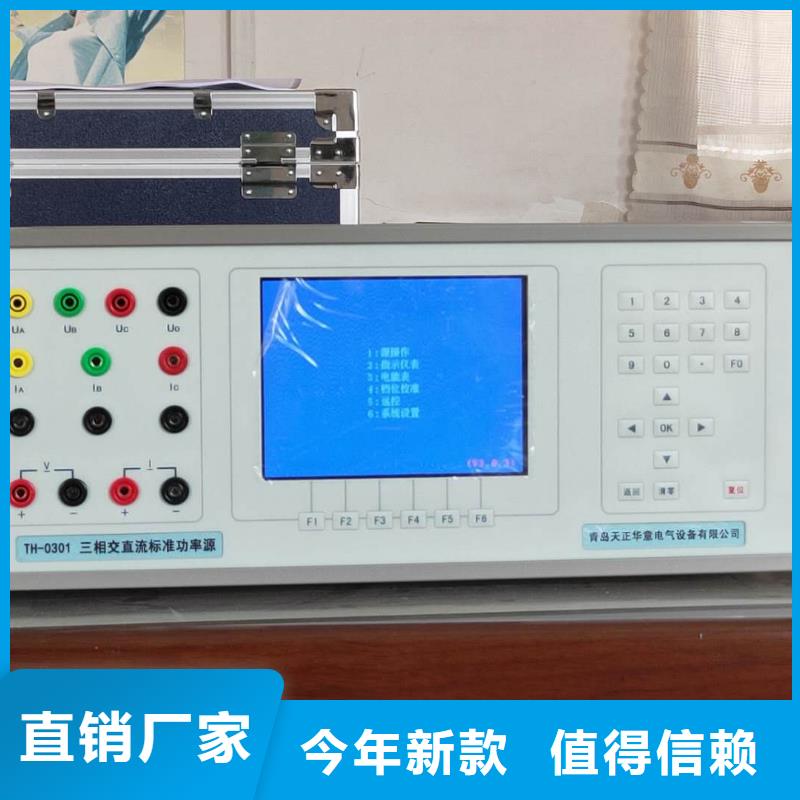

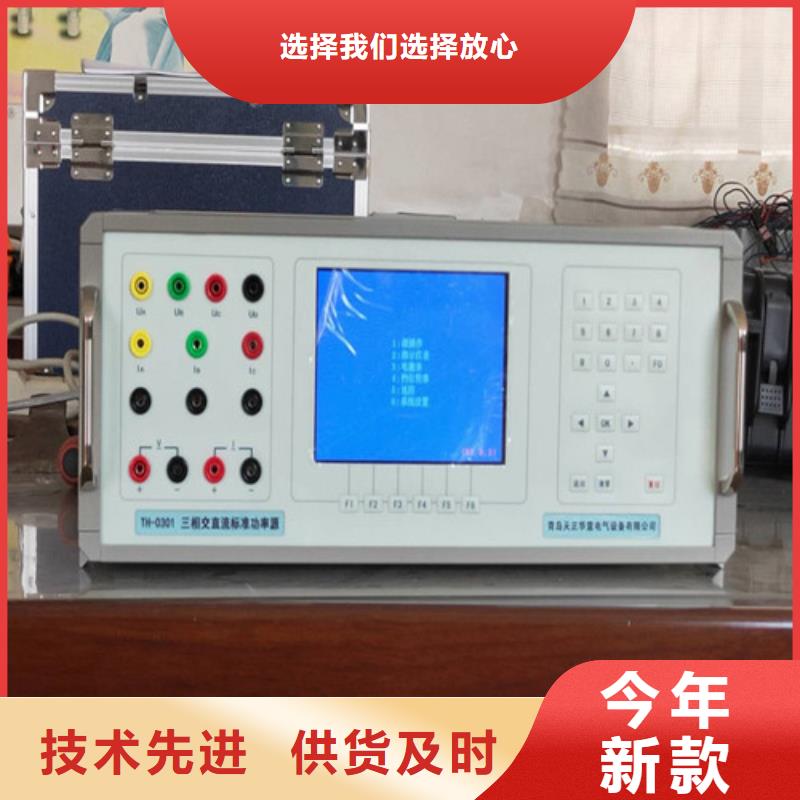

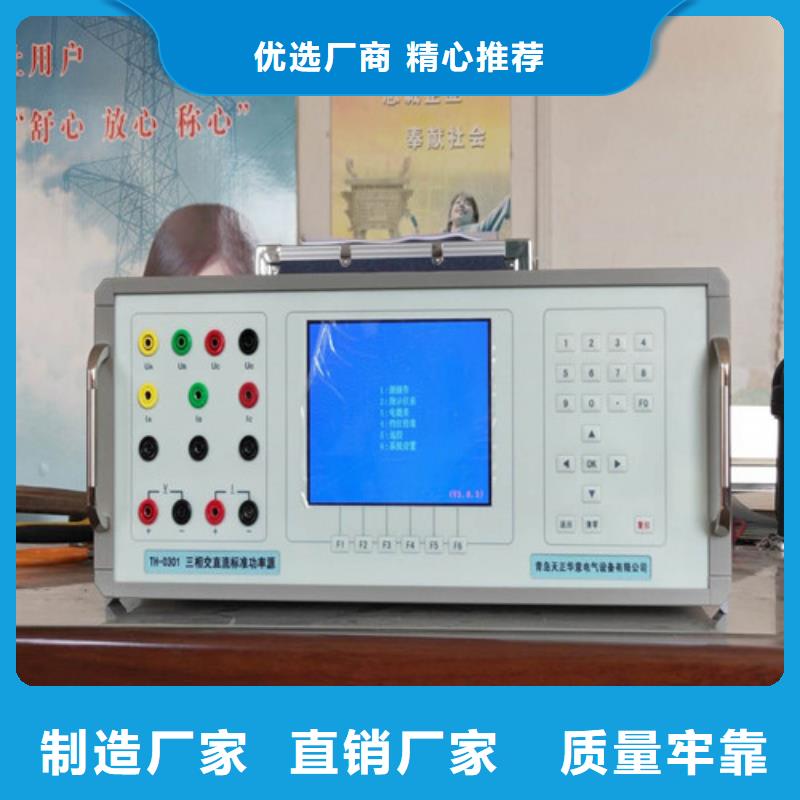

三相标准功率源 操作说明注意事项： 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。＊ 校验75mV表，需用专用四芯测试线。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！＊ 进行初始化时，不可中断电源，以免数据遭到破坏！5．1 各按键的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。 小数点键，配合数字键使用。 除作为方向键外，主要配合显示屏中各种提示使用。“OK 确认键。“清零 使输出电压、电流降为零。“返回”： 使当前界面回到上一级界面。“复位”： 使装置回到开机状态的主界面。5．2 主菜单1．源操作2．电能表3．数据查询4．档位校准图3开机后，显示如图3所示的主菜单界面，按相应的数字键可进入相应的子菜单。如按“1”键进入“源操作”子菜单界面，按“2”键进入“电能表”子菜单界面，按“3”键进入“数据查询”，按“4”键进入“档位校准”子菜单界面。5．3源操作在主菜单中，按“1”键进入图4“源操作”子菜单界面，在这里，可根据需要对直流输出进行设置。按键“1”至“4”为升操作，分别为10％、1％、0.1％、0.01％；按键“5”至“8”为降操作，分别为10％、1％、0.1％、0.01％； 按键“9”为电量切换，切换电压电流。

三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动,潜动,时差在自动方案中可以您根据需要自己选择.数据校验完成后,界面会出现 “存储OK”的字样,您如果需要存储,按“OK”键； 在分流器为“否”时有功率显示, 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下,电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下,电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的,满电压,0.01％Ib做的,在做之前先对黑标,升满电压,50％Ib,对完之后再升满电压,0.1％Ib,记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min), IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲,则起动合格；否则不合格；4、潜动：电压分别加1.1Un, 0.8Un,在不少于20min时间内,电能表不应有脉冲输入。在做之前先对黑标,升满电压,50％Ib,对完之后,再分别升1.1 Un和0.8 Un,如果在1200s内时间内没有脉冲,则潜动合格； 否则不合格。

三相标准功率源 频率表半自动校验在图9中按“5”键，选择仪表类型为频率表，此时屏幕上部显示频率信息输入栏。 把光标切到相应信息栏目，输入数值即可。按“▲”、“▼”键，切到“频率范围”栏时，按“?”键可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择；“基值”是计算误差时的分母值（设被检频率表的频率范围45～55HZ，基值可能是55-45＝10，也可能是50）；在校验点数栏输入校验点数，完成输入后按“OK”键，显示如图12所示。如果出现错误提示，可重新输入正确参数后再按“OK”键。“?：下降”表示当前处于上升试验状态，按“?”键则变为下降试验状态，上升、下降状态可来回切换。电压值 下降 ? ：存储 图12以45～55Hz频率表，校验点数为11为例，输入上述参数后按“OK”键装置自动进入分格点，频率值输出在差点标准值的0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二点的校验，光标在第二点位置，装置频率值输出在差第二点标准值0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二点误差。依此类推,上升完成一个校验点(55Hz) 校验后，装置频率值输出至55.25Hz位置，装置自动进入做下降误差状态，用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个校验点，按“OK”键示此点误差，同时显示变差；然后装置自动进入倒数第二点（即54Hz）的校验，光标在倒数第二点位置，装置频率值输出至54.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。
